排队论在网络性能分析中的应用

由泊松过程的假设可知：

$$p_{k, k}(\Delta t)=(1-\lambda \Delta t) \quad \text { and } \quad p_{k-1, k}(\Delta t)=\lambda \Delta t$$

代入上式可得：

$$\begin{aligned} P_{k}(t+\Delta t) &=P_{k}(t)(1-\lambda \Delta t)+P_{k-1}(t)(\lambda \Delta t) \\ P_{0}(t+\Delta t) &=P_{0}(t)(1-\lambda \Delta t) \quad k=0 \text { (starting condition) } \end{aligned}$$

整理得：

$$\begin{aligned} \frac{P_{k}(t+\Delta t)-P_{k}(t)}{\Delta t} &=-\lambda P_{k}(t)+\lambda P_{k-1}(t) \\ \frac{P_{0}(t+\Delta t)-P_{0}(t)}{\Delta t} &=-\lambda P_{0}(t) \end{aligned}$$

当$\Delta t \rightarrow 0$时有：

$$\begin{aligned} \frac{d P_{k}(t)}{d t} &=-\lambda P_{k}(t)+\lambda P_{k-1}(t) \quad (k \geq 1) \quad (1) \\ \frac{d P_{0}(t)}{d t} &=-\lambda P_{0}(t) \quad \quad \quad \quad \quad \quad \quad \quad (2) \end{aligned}$$

解方程(2)可得：

$$P_{0}(t)=A \exp (-\lambda t)$$

其中$A$是任意常数。设方程(1)的$k=1$，把方程(2)的解代入方程(1)中有：

$$\frac{d P_{1}(t)}{d t}=-\lambda P_{1}(t)+A \lambda \exp (-\lambda t)$$

解得：

$$P_{1}(t)=A \lambda t \exp (-\lambda t)$$

$k=2$时同理：

$$\frac{d P_{2}(t)}{d t}=-\lambda P_{2}(t)+A \lambda^{2} t \exp (-\lambda t)$$

解得：

$$P_{2}(t)=\frac{A(\lambda t)^{2}}{2} \exp (-\lambda t)$$

 对任意常数k，解为：

$$P_{k}(t)=\frac{A(\lambda t)^{k}}{k !} \exp (-\lambda t)$$

下面计算$A$的值，由于系统处于各状态的概率之和为1，故有：

$$P_{0}(t)+P_{1}(t)+P_{2}(t)+\cdots=\sum_{i=0}^{\infty} P_{i}(t)=1$$

即：

$$A \exp (-\lambda t) \sum_{k=0}^{\infty} \frac{(\lambda t)^{k}}{k !}=1$$

由泰勒展开解得$A=1$。因此，泊松过程的概率密度函数为：

$$\boxed{P(k | t, \lambda)=\frac{(\lambda t)^{k}}{k !} \exp (-\lambda t)}$$

下图是几个不同$\mu$值对应的泊松过程函数图像：

（三）泊松过程实例

一个交换机平均每分钟接收100个电话请求，按照泊松过程，该交换机连续五秒未收到电话请求的概率的多少？

$$P\left(k=0 | t=\frac{1}{12}, \lambda=100\right)=\exp \left(-\frac{100}{12}\right)=0.00024$$

Note: 从上面这个实例我们能看出：k代表顾客的数量，t代表这段时间间隔的长度，$\lambda$代表平均每单位时间到达的顾客数。

排队系统的分类

排队系统的分类用Kendall符号表示，符号形式为：

$$X/Y/Z/A/B/C$$

填写规则如下：

• X 处填写表示相继到达间隔时间的分布;
• Y 处填写表示服务时间的分布;
• Z 处填写并列的服务器的数目;
• A 处填写系统容量限制 N;
• B 处填写顾客源数目 m;
• C处填写服务规则，如先到先服务( FCFS)，后到后服务( LCFS)等。

比如，M/M/1 表示相继到达间隔时间为负指数分布、服务时间为负指数分布、单服务器的模型；D/M/5 表示确定的到达间隔、服务时间为负指数分布、5个平行服务器的模型。

Note: 从上述两个例子我们能看出：M代表负指数分布，D代表确定型。这里，M和D是概率分布类型的代号。常见概率分布类型的代号如下：

$M$ —— 负指数分布(M是Markov的字头，因为负指数分布具有无记忆性，即Markov性) ;

$D$ —— 确定型(deterministic);

$E_k$ —— k 阶爱尔朗(erlang)分布;

$GI$ —— 一般相互独立(general independent)的时间间隔的分布;

$G$ —— 一般(general)服务时间的分布。

The M/M/1 queuing system

（一）M/M/1排队系统的假设

M/M/1排队系统是相继到达时间间隔为负指数分布、服务时间为负指数分布、单服务器的模型，且只有一个队列。

M/M/1排队系统的状态转移图如下：

图中，$\lambda_k$表示当系统处于状态k时的到达速率(arrival rate)，$\mu_{k}$表示当系统处于状态k时的服务速率(service rate).

Note: M/M/1排队系统的性质：

• 系统处于状态n是指系统内有n位顾客，这n位顾客既包括正在排队的，也包括正在接受服务的；

• 如果状态n的情况已知，那么其他所有关于该队列的信息都可以被推断出来。

(二)推导过程

回忆前文泊松过程的假设：

$$\begin{aligned} P(\text { 在时间间隔 }[t, t+\Delta t] \text { 内，有且仅有一位顾客到达 }) &=\lambda \Delta t \\ P(\text { 在时间间隔 }[t, t+\Delta t]\text { 内，没有顾客到达 }) &=1-\lambda \Delta t \\ P(\text { 在时间间隔 }[t, t+\Delta t]\text { 内，多于一位顾客到达 }) &=0 \end{aligned}$$

上述公式是对到达速率$\lambda$而言的，对服务速率$\mu$也采用相同的模型假设：

$$\begin{aligned} P(\text { 在时间间隔 }[t, t+\Delta t] \text { 内，有且仅有一位顾客服务完成 }) &=\mu \Delta t \\ P(\text { 在时间间隔 }[t, t+\Delta t]\text { 内，没有顾客服务完成 }) &=1-\mu \Delta t \\ P(\text { 在时间间隔 }[t, t+\Delta t]\text { 内，多于一位顾客服务完成 }) &=0 \end{aligned}$$

约定：

1. $P_{k}(t)$表示在时间间隔$t$内，系统内有$k$位顾客的概率
2. $p_{i, j}(\Delta t)$表示在时间间隔$\Delta t$内，系统内人数由$i$变为$j$的概率

时间间隔$t+\Delta t$内系统内人数为k的概率可由时间间隔$t$内系统内人数为k和k-1的概率表示：

$$\begin{aligned} P_{k}(t+\Delta t)=& P_{k}(t) p_{k, k}(\Delta t)+P_{k-1}(t) p_{k-1, k}(\Delta t) \\ &+P_{k+1}(t) p_{k+1, k}(\Delta t) \\ P_{0}(t+\Delta t)=& P_{0}(t) p_{0,0}(\Delta t)+P_{1}(t) p_{1,0}(\Delta t) \quad k=0 \text { (起始状态) } \end{aligned}$$

和泊松过程比较，M/M/1 排队模型的转移概率多了从状态 k+1 转到状态 k 的一项。点击这里回顾泊松过程的相关公式。

将泊松过程的模型假设公式和M/M/1 排队系统的假设公式，代入上述公式：

$$\begin{aligned} P_{k}(t+\Delta t)=& P_{k}(t)(1-\lambda \Delta t)(1-\mu \Delta t)+P_{k-1}(t)(\lambda \Delta t)(1-\mu \Delta t) \\ &+P_{k+1}(t)(\mu \Delta t)(1-\lambda \Delta t) \\ P_{0}(t+\Delta t)=& P_{0}(t)(1-\lambda \Delta t)+P_{1}(t)(\mu \Delta t)(1-\lambda \Delta t), \quad k=0 \end{aligned}$$

当$\Delta t \rightarrow 0$时有：

$$\begin{aligned} \frac{d P_{k}(t)}{d t} &=-(\lambda+\mu) P_{k}(t)+\lambda P_{k-1}(t)+\mu P_{k+1}(t), \quad k \geq 1 \\ \frac{d P_{0}(t)}{d t} &=-\lambda P_{0}(t)+\mu P_{1}(t) \end{aligned}$$

考虑系统处于稳定状态(steady state)的情况，有：

$$\frac{d P_{k}(t)}{d t}=0, \qquad k \geq 0$$

代入上式可得：

$$\begin{aligned} (\lambda+\mu) P_{k}-\lambda P_{k-1}-\mu P_{k+1} = 0, \quad k \geq 1 \\ \lambda P_{0}-\mu P_{1} = 0, \quad k = 0 \end{aligned}$$

解得：

$$\lambda P_{k-1}=\mu P_{k}$$

Note: 稳定状态下，系统处于状态k的概率是稳定的、不随时间变化的，因此状态k的概率变化率为0，即$\frac{d P_{k}(t)}{d t}=0$。

下面是M/M/1 排队系统的通量图，由系统处于各状态的概率不随时间变化可知，从状态k-1转移到状态k的通量和从状态k转移到k-1的通量应该相等。从状态k-1到状态k的通量为$\lambda P_{k-1}$，从状态k到状态k-1的通量为$\mu P_{k}$。故即使不通过公式推导，我们也能得出$\lambda P_{k-1}=\mu P_{k}$的结论。

整理上式得：

$$P_{k}=\frac{\lambda}{\mu} P_{k-1}$$

递推可得：

$$P_{k}=\left(\frac{\lambda}{\mu}\right)^{k} P_{0}=\rho^{k} P_{0}, \text { 其中 } \rho = \frac{\lambda}{\mu}$$

下面计算$P_{0}$的值，由于：

$$\sum_{k=0}^{\infty} P_{k}=1$$

将$P_{k}=\rho^{k} P_{0}$代入上式有：

$$P_{0} \sum_{k=0}^{\infty} \rho^{k}=1$$

整理得：

$$P_{0}=\frac{1}{\sum_{k=0}^{\infty} \rho^{k}}$$

当$\rho<1$时有：

$$\sum_{k=0}^{\infty} \rho^{k}=\frac{1}{1-\rho} \quad \text { for } \rho<1$$

故：

$$P_{0}=(1-\rho)$$

综上，处于稳定状态的M/M/1 排队系统的概率分布为：

$$\boxed{ P_{k}=\rho^{k}(1-\rho), \rho<1}$$

下图是不同的$\rho$值下M/M/1 排队系统概率分布的函数图像：

The birth-death process

Note: The M/M/1 queuing system 和 The birth-death process 之间的关系:

• The M/M/1 queuing system - 只有一个队列，对队列中的顾客数量没有限制；有且仅有一个服务器；稳定状态下，到达速率和服务速率都是常数。

• The birth-death process - 是 The M/M/1 queuing system 的推广。但是，稳定状态时，到达速率和服务速率是相互独立的，到达速率和服务速率随状态k的变化而变化。

从上面的描述我们知道，The M/M/1 queuing system 和 The birth-death process是很相像的，唯一的区别在于系数。在 M/M/1 排队系统中，系数都是常数，而 The birth-death process 中的系数是随状态k的变化而变化的。也就是说，在 The birth-death process 的模型中，只需要把 The M/M/1 queuing system 中所有的$\lambda$和$\mu$替换成$\lambda_k$和$\mu_k$即可。

$\lambda$和$\mu$是所有状态的平均值，而$\lambda_k$和$\mu_k$是状态k下的到达概率通量(arrival probability flux)和服务概率通量(service probability flux)。它们之间的关系可以表示为:

$$\lambda_{k}=\lambda P_{k} \quad \text { and } \quad \mu_{k}=\mu P_{k}$$

The birth-death process 的通量图如下：

稳定状态下，由经过边界的通量相互抵消可得：

$$\lambda_{k} P_{k}=\mu_{k+1} P_{k+1}$$

后续的推导过程和 M/M/1 排队系统的推导十分相似，就不再赘述了。这里直接给出 The birth-death process 的状态概率分布函数：

$$\boxed{ P_{k}=\left(\frac{\prod_{i=0}^{k-1} \lambda_{i}}{\prod_{i=1}^{k} \mu_{i}}\right) P_{0}, \qquad k \geq 1 }$$

The M/M/m queuing system

M/M/m 排队系统考虑有一个队列和m个服务器的情况。该排队系统的状态转移图如下：

M/M/m 排队系统的性质：

• 因为只有一个队列，因此所有的状态下，到达速率都是常数$\lambda$
• 如果系统内人数小于或等于m，那么队列一定为空。且状态k的服务速率为$\mu_{k}=k \mu$，这是因为此时系统内的所有人都正在接受服务
• 如果系统内人数大于m，那么至少有一个人在队列中排队等待

各状态下的到达速率和服务速率分别为：

$$\begin{aligned} \lambda_{k} &=\lambda, \quad k=0,1,2, \ldots \\ \mu_{k} &=\left\{\begin{array}{ll}{k \mu} & {k=0,1,2, \ldots, m-1, m} \\ {m \mu} & {k \geq m}\end{array}\right.\end{aligned}$$

如果系统处于稳定状态，由状态k进入状态k-1的通量和状态k-1进入状态k的通量相等可知：

$$\begin{aligned} \lambda P_{k-1} &=k \mu P_{k}, \quad k \leq m \\ \lambda P_{k-1} &=m \mu P_{k}, \quad k \geq m \end{aligned}$$

首先考虑 k < m 的情况：

$$P_{k}=\frac{1}{k}(\rho m) P_{k-1}, \qquad \frac{\lambda}{\mu}=\rho m$$

递推可得：

$$\begin{aligned} P_{1} &=(\rho m) P_{0} \\ P_{2} &=\frac{(\rho m)}{2} P_{1}=\frac{(\rho m)^{2}}{2 !} P_{0} \\ P_{3} &=\frac{(\rho m)}{3} P_{2}=\frac{(\rho m)^{3}}{3 !} P_{0} \end{aligned}$$

故 k < m 时的一般式为：

$$P_{k}=\left(\frac{(m \rho)^{k}}{k !}\right) P_{0}, \qquad k<m$$

再考虑 k > m 的情况：

$$P_{k}=\frac{\lambda}{m \mu} P_{k-1}=\rho P_{k-1}$$

递推可得：

$$\begin{aligned} P_{m} &=\rho P_{m-1} \\ P_{m+1} &=\rho P_{m}=\rho^{2} P_{m-1} \\ P_{m+2} &=\rho P_{m+1}=\rho^{3} P_{m-1} \end{aligned}$$

故 k > m 时的一般式为：

$$P_{k}=\rho^{k-m+1} P_{m-1} \qquad k=m, m+1, \ldots$$

由 k < m 情况下的概率分布函数$P_{k}$，可知：

$$P_{m-1}=\left(\frac{(m \rho)^{m-1}}{(m-1) !}\right) P_{0}$$

由上述两式整理得：

$$P_{k}=\left(\frac{m^{m} \rho^{k}}{m !}\right) P_{0}, \quad k=m, m+1, \ldots$$

综上，稳定状态下，M/M/m 排队系统的状态概率分布为：

$$P_{k}=\left\{\begin{array}{l}{P_{0}\left(\frac{(m \rho)^{k}}{k !}\right) \qquad k \leq m} \\ {P_{0}\left(\frac{m^{m} \rho^{k}}{m !}\right) \quad k \geq m}\end{array}\right.$$

其中，$\rho=\frac{\lambda}{m \mu}<1$。

下面计算$P_{0}$，由于：

$$\sum_{k=0}^{\infty} P_{k}=1$$

可得：

$$P_{0}\left[\sum_{k=0}^{m-1} \frac{(m \rho)^{k}}{k !}+\sum_{k=m}^{\infty} \frac{m^{m} \rho^{k}}{m !}\right]=1$$

故当$\rho<1$时，M/M/m 排队系统的稳定状态概率分布为：

$$\boxed{ P_{k}=\left\{\begin{array}{ll}{P_{0}\left(\frac{(m \rho)^{k}}{k !}\right)} & {k \leq m} \\ {P_{0}\left(\frac{m^{m} \rho^{k}}{m !}\right)} & {k \geq m}\end{array}, \quad \rho=\frac{\lambda}{m \mu}<1\right. }$$

其中，$P_{0}=\left[\sum_{k=0}^{m-1} \frac{(m \rho)^{k}}{k !}+\frac{(m \rho)^{m}}{m !(1-\rho)}\right]^{-1}$。

Note: 对于M/M/m 排队系统，一个重要的问题是系统内需要排队的概率。当系统内人数大于服务器数量时，顾客需要排队。需要排队的概率为：

$$P_{k \geq m+1}=\sum_{k=m+1}^{\infty} P_{k}=\sum_{k=m}^{\infty} P_{k}-P_{m}=P_{0}\left(\frac{m^{m} \rho^{m+1}}{m !(1-\rho)}\right)$$

The M/M/1/m queuing system

在之前的模型中，我们总是假设队列的长度是无限的。但现实中，由于缓存的限制，队列的长度通常是有限的。

在一个M/M/1/m 排队系统中，如果系统内人数为m，那么任何后来者的服务请求都会被拒绝。对于M/M/1/m 排队系统，由于系统最多只能容纳m位顾客，且正在接受服务的那位顾客同样也需要占用1个位置，因此排队等待接受服务的队列的最大长度为m-1。

M/M/1/m 排队系统的状态转移图如下：

M/M/1/m 排队系统的前半部分推导过程和M/M/1 排队系统十分相像。唯一的区别在于，由于M/M/1/m 排队系统在状态k处截断，故其$P_0$值与M/M/1 排队系统的$P_0$值不同。

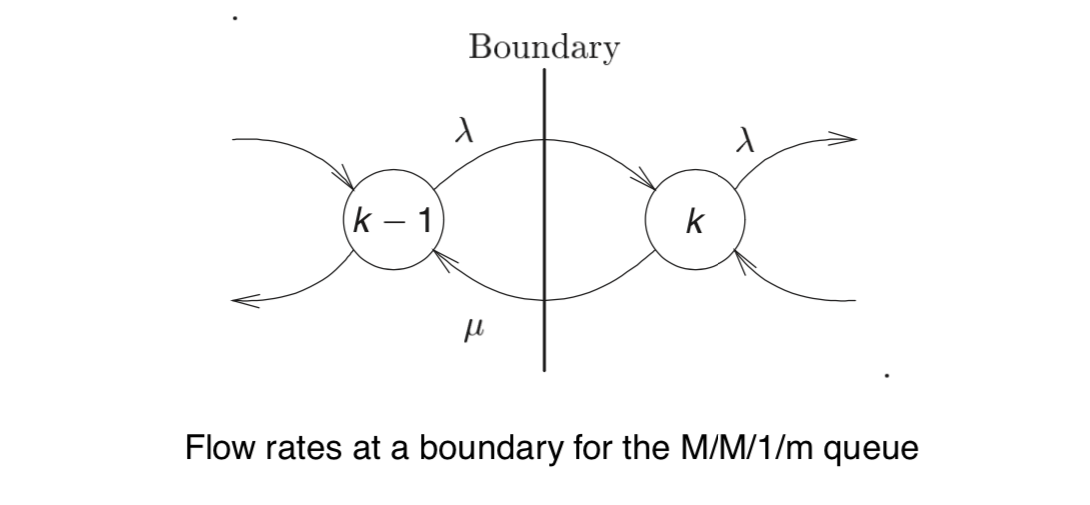

下面是M/M/1/m 排队系统的通量图：

由通量图可知:

$$\lambda_{k-1} P_{k-1}+\mu_{k+1} P_{k+1}=\mu_{k} P_{k}+\lambda_{k} P_{k}, \quad k=1, \ldots, m-1$$

解得：

$$\lambda_{k} P_{k}=\mu_{k+1} P_{k+1}, \qquad k=0, \dots, m-1$$

递推可得：

$$\begin{aligned} P_{1} &=\left(\frac{\lambda_{0}}{\mu_{1}}\right) P_{0} \\ P_{2} &=\left(\frac{\lambda_{1}}{\mu_{2}}\right) P_{1}=\left(\frac{\lambda_{0} \lambda_{1}}{\mu_{1} \mu_{2}}\right) P_{0} \\ P_{3} &=\left(\frac{\lambda_{2}}{\mu_{3}}\right) P_{1}=\left(\frac{\lambda_{0} \lambda_{1} \lambda_{2}}{\mu_{1} \mu_{2} \mu_{3}}\right) P_{0} \end{aligned}$$

由上述递推公式可知一般式为：

$$P_{k}=\left(\frac{\prod_{i=0}^{k-1} \lambda_{i}}{\prod_{i=1}^{k} \mu_{i}}\right) P_{0}=\left(\frac{\lambda}{\mu}\right)^{k} P_{0}, \qquad k=0, \ldots, m$$

下面求$P_0$，由于：

$$\sum_{i=0}^{m} P_{i}=\left(1+\rho+\rho^{2}+\cdots+\rho^{m}\right) P_{0}=1, \qquad \rho=\frac{\lambda}{\mu}$$

导出：

$$P_{0}=\frac{1-\rho}{1-\rho^{m+1}}$$

故M/M/1/m 排队系统在稳定状态下的概率分布为：

$$\boxed{ P_{k}=\frac{(1-\rho) \rho^{k}}{1-\rho^{m+1}} \qquad k=0, \ldots, m }$$

其中，$\rho=\frac{\lambda}{\mu}$。

The M/M/∞ queuing system

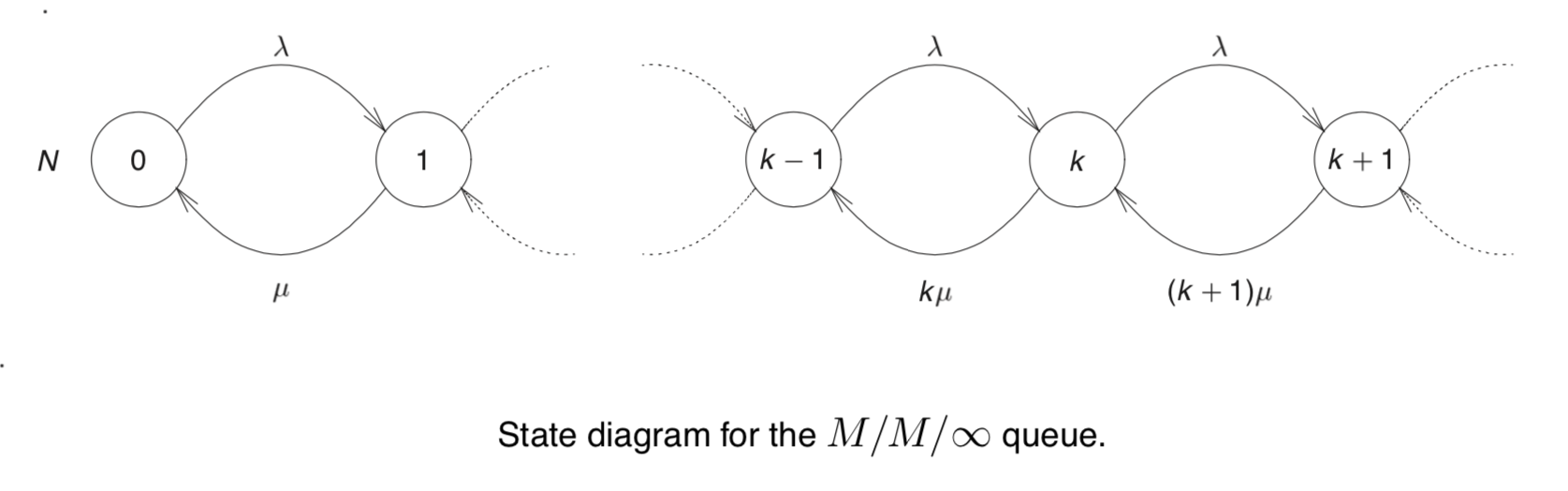

M/M/∞ 排队系统考虑有一个队列，无穷个服务器的情况。下面是M/M/∞ 排队系统的状态转移图：

通量图如下：

由通量图可知：

$$\lambda_{k-1} P_{k-1}=\mu_{k} P_{k}$$

又$\lambda_{k}=\lambda, \mu_{k}=k \mu$，等式可化为：

$$\lambda P_{k-1}=k \mu P_{k}$$

由递推公式可得：

$$P_{k}=\frac{1}{k !}\left(\frac{\lambda}{\mu}\right)^{k} P_{0}$$

依照之前的方法，求出$P_0$为：

$$P_{0}=\left[\sum_{k=0}^{\infty}\left(\frac{\lambda}{\mu}\right)^{k} \frac{1}{k !}\right]^{-1}=\exp \left(-\frac{\lambda}{\mu}\right)$$

综上，M/M/∞ 排队系统的状态概率分布为：

$$\boxed { P_{k}=\frac{1}{k !}\left(\frac{\lambda}{\mu}\right)^{k} \exp \left(-\frac{\lambda}{\mu}\right) }$$

The M/M/m/m queuing system

M/M/m/m 排队系统有m个服务器，同时系统内最多容纳m位顾客。它的状态转移图如下：

到达速率和服务速率表达如下：

$$\lambda_{k}=\left\{\begin{array}{cl}{\lambda} & {k=0,1, \ldots, m-1} \\ {0} & {k \geq m}\end{array}\right.$$

$$\mu_{k}=\left\{\begin{array}{ll}{k \mu} & {k=0,1, \ldots, m} \\ {0} & {k>m}\end{array}\right.$$

通量图如下：

由通量图可得：

$$\lambda P_{k-1}=k \mu P_{k}, \qquad k=1, \ldots, m$$

整理得：

$$P_{k}=\frac{\lambda}{k \mu} P_{k-1}=\frac{a}{k} P_{k-1}, \qquad k=1, \ldots, m$$

由递推公式解得：

$$P_{k}=P_{0}\left(\prod_{n=1}^{k} \frac{a}{n}\right)=\frac{a^{k}}{k !} P_{0}, \quad k=0, \ldots, m$$

下面计算$P_0$，由于：

$$P_{0} \sum_{k=0}^{m} \frac{a^{k}}{k !}=1$$

故：

$$P_{0}=\frac{1}{\sum_{k=0}^{m} \frac{a^{k}}{k !}}$$

因此，M/M/m/m 排队系统的状态概率分布为：

$$\boxed { P_{k}=\frac{\frac{a^{k}}{k !}}{\sum_{n=0}^{m} \frac{a^{n}}{n !}}, \qquad a=\frac{\lambda}{\mu}, \qquad k=0, \ldots, m }$$
